希控

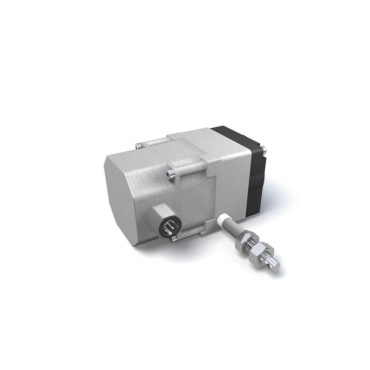

SG20拉繩編碼器
- 小體積拉繩編碼器、易安裝
緊密型拉繩編碼器
較小的結構設計，由鋅壓鑄件制成，緊密型拉繩編碼器最大測量長度可達 2000 mm 并帶模擬輸出。
特性
緊湊型結構
標準化的接口可被廣泛應用
簡便的安裝
最大測量長度可達2000mm
電位、電壓或電流的輸出口
堅固型壓鑄鋅外殼
應用范圍
- 泵車、叉車、消防車、汽車吊。
| 品名 |
SG20拉繩編碼器 |
|
電氣參數 |
|
| 工作電壓 |
10 … 30 V DC |
| 輸出電流 |
4 … 20 mA |
| 測試范圍 |
0-2000mm |
| 重復精度 |
±0.15 mm |
| 行進速度 |
≤1 m/s |
| 環境溫度 |
-40 … 80 °C |
| 防護等級 |
IP65 (編碼器部分) |
|
拉力 |
≥11 N |
| 絕對精度 |
±0.35 % 涉及測量長度(mm) |
| 重復精度 |
±0.15 mm |
| 電纜長度 |
max. 30 m |
| 產品材質 | |
| 外殼 |
壓鑄鋅 |
| 觸頭 |
鋼繩 (不銹鋼)，塑料包層 |
結構圖
